Levantamiento Electrico: Informacion General
Levantamiento Electrico - Zenta
El levantamiento electrico en instalaciones interiores corresponde al proceso durante el cual realizamos trabajos en terreno con la finalidad de identificar todos los elementos de la instalacion electrica. El levantamiento electrico inicia con el diseño o estudio de los planos de arquitectura en los cuales se va agregando la informacion obtenida desde el empalme electrico hasta toda la instalacion interior, incluyendo todos los tableros electricos existentes, los alimentadores que conectan los tableros, los circuitos de alumbrado, circuitos de enchufes, circuitos de fuerza y todo artefacto en general conectado electricamente. En general todo elemento que pertenece a la instalacion interior es registrado y luego dibujado en los nuevos planos electricos. Ademas en el levantamiento electrico se pueden incluir detalles de consumos y cargas electricas conectadas.
Objetivos de un Levantamiento Electrico
Las actividades incluidas durante el desarrollo de un levantamiento electrico, sea de tipo comercial o industrial, estan directamente relacionadas a los objetivos especificos o generales a los cuales se orienta el proyecto, de tal manera de ser identificados durante las inpecciones realizadas en terreno.
Objetivo 1: Levantamiento electrico para identificacion de circuitos y artefactos.
En tal caso se requiere poner atencion en tableros electricos e identificar los centros de alumbrados, enchufes, maquinas y todo artefacto conectado a la instalacion electrica. Como resultado se obtienen planos electricos actualizados y una rotulacion de los tableros electricos.
Objetivo 2: Levantamiento electrico para certificaciones o regularizaciones.
Se debe considerar la existencia de planos civiles de la propiedad y posibles planos electricos anteriores que puedan servir de soporte. Se identifican las ubicaciones de centros y artefactos proyectando sus canalizaciones. Se pone especial atencion al estado normativo de la instalacion electrica incluyendo los puntos necesarios a normalizar.
Objetivo 3: Levantamiento electrico para informe de consumos.
Se identifican los centros y artefactos asociados a un tablero electrico en particular, desde el cual se energizan estos elementos. Ademas se realizan mediciones de consumo por fase para determinar porcentaje de uso de energia en cada caso.
Levantamientos Electricos: Clases.
El caso de proyectos donde sea necesario conocer y documentar la informacion de la instalacion electrica, es decir, generar levantamiento electrico, planos electricos e informes tecnicos, puede presentar variaciones segun el tipo de instalacion electrica que requiera documentacion. Dentro de las diversas posibilidades podemos encontrar las siguientes clases especificas de levantamiento electrico:
CLASES DE LEVANTAMIENTO ELECTRICO
Levantamiento Electrico para diseño de planos electricos actualizados tipo AsBuilt, incluyen diagramas unilineales y esquema de distribucion electrica interior de la propiedad.
Levantamiento electrico documentado para regularizacion electrica de instalaciones o normalizacion. Son requeridos por instituciones publicas para procesos de certificacion electrica o similares.
Levantamientos Electricos industriales en los cuales existen grandes distribuciones de circuitos de alumbrado y fuerza que requieren informacion ordenada para evaluacion de consumos.

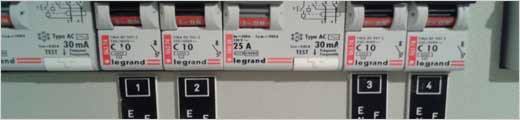

Levantamiento Electrico para identificacion de protecciones en tableros electricos con la finalidad de generar una rotulacion electrica de cada circuito y proteccion existente en cada tablero electrico de la propiedad.
Levantamiento Electrico para identificacion de artefactos conectados y estado presente
Levantamientos electricos en fabricas y otras empresas afines para determinacion de consumos electricos por zonas de produccion
Clases de Levantamiento Electrico - Zenta
Levantamiento Electrico: Documentacion e Informes.
DOCUMENTACION DE UN LEVANTAMIENTO ELECTRICO
La documentacion obtenida en un Levantamiento Electrico, entrega los detalles tecnicos y detalles normativos que son de vital importancia segun sean los objetivos buscados durante el proceso de inspeccion de la instalacion electrica. Toda la informacion docuemntada de un Levantamiento Electrico se entrega al propietario para su posterior analisis. Entre esta documentacion podemos encontrar tipicamente los siguientes ejemplos:
Planos de levantamiento electrico de distribucion de circuitos interiores. Incluye detalles de centros electricos como lamparas, enchufes, maquinas y todo otro artefacto identificado en el levantamiento electrico.

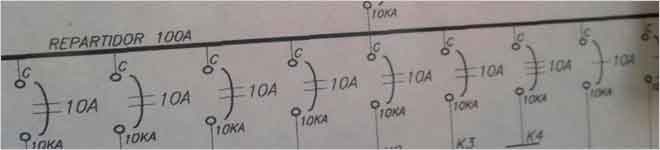

Planos de levantamiento electrico de esquemas unilineales de tableros electricos. Detalla cantidad y corrientes electricas de protecciones, tipos de protecciones encontradas y potencias individuales.
Detalles tecnicos de levantamiento electrico. Detalla secciones de conductores electricos, capacidades de potencia para cables alimentadores, conexiones de puesta a tierra o malla de tierra encontradas durante el levantamiento electrico
INFORMES DE UN LEVANTAMIENTO ELECTRICO
En el conjunto de informacion obtenida durante el Levantamiento Electrico, se diseñan informes tecnicos que contienen informacion especifica segun sean los objetivos buscados. Los informes pueden incluir informacion normativa, fotografias de aspectos regulatorios, riesgos electricos encontrados y otra informacion que pueda orientar los requerimientos solicitados.
Informes de levantamiento electrico con detalle de fotografias para aspectos de regularizacion electrica
Informe de consumos electricos y potencias electricas disponibles
Detalles tecnicos para mejoramiento o modificaciones de la instalacion electrica
Detalle de artefactos conectados electricamente con informacion de potencias y consumos de cada maquina electrica. Identificacion de centros trifasicos y monofasicos existentes en la instalacion electrica.
Informe general de levantamiento electrico que incluya actividades resueltas, modificaciones para certificaciones o resumen general de la instalacion electrica de la propiedad.
Nuestros trabajos en el area de proyectos para Levantamientos Electricos incluyen diseño de planos de su instalacion electrica, detalles tecnicos y normativos, informes de consumos e informacion general respecto del levantamiento electrico. Algunas de nuestras actividades en el area de Levantamiento Electrico incluyen:
Levantamientos Electricos Industriales en fabricas o centros de produccion
Levantamiento Electrico de galpones de mantenimiento
Levantamiento electrico de sistemas de alumbrados y enchufes en oficinas comerciales
